BY5-120

BY5-120电涌保护器

功能类别



1) 限压型设计,一体化结构,符合T1和T2试验条件。
2) 三片和四片组合,实现共模保护模式。
3) 本地故障指示,便于及时更换。
4) 报警触点,实现远程遥信功能。
5) 保护水平高,无续流,通流量大。
6) 标准35mm导轨设计,安装便捷。

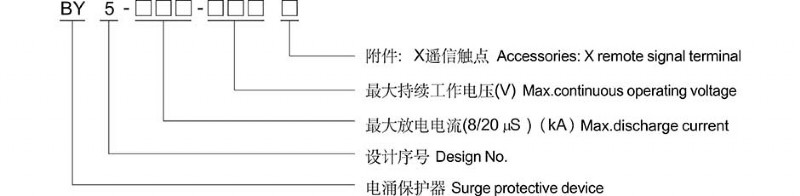

命名规则



产品参数

额定工作电压Uopv(V) 220~690(3N50Hz)
最大持续运行电压Ucpv(V) 275  320  385 420  550
电荷量Q(As) 6.25
标称放电电流In(kA) 60(8/20μs)
最大放电电流Imax(kA) 120(8/20μs)
冲击放电电流Iimp(kA) 12.5(10/350μs)
电压保护水平Up(kV) < 1.8 < 2.0  < 2.5 < 3.0 < 3.5
组合方式 3+0        4+0

本地指示

绿色指示正常  红色指示故障
接线能力 4~35mm²
外壳防护等级 IP20
材料 PA66
阻燃等级 符合UL94V-0

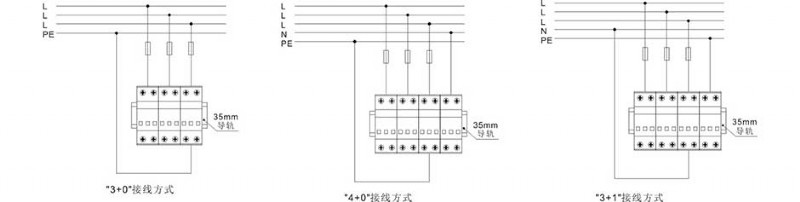

接线方式

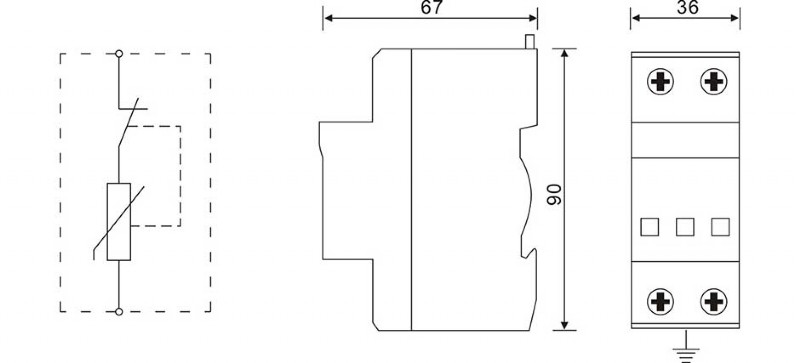

结构尺寸图解
