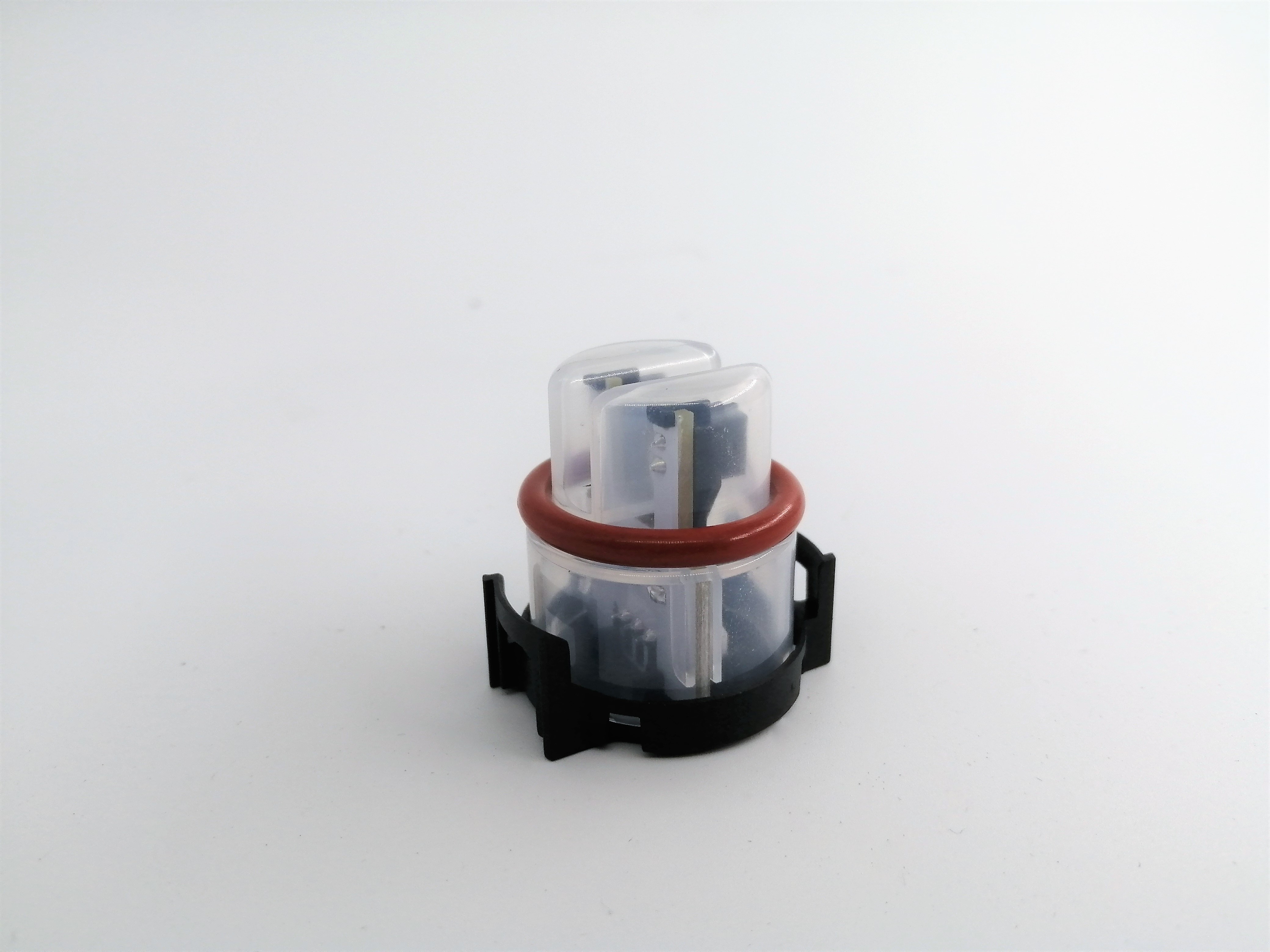

洁净度传感器TBS-3

TBS-3 洁净度传感器是一款浑浊度洁净度传感器，浑浊度原理是透过一红外光射入水中后，以光组件接收对射光源，依据光功率和水浊度之间的关系，转换成对应的浊度电压标准。

应用范围

 洗衣机、洗碗机、水质监测、浑浊度量测。

 产品输出特性

 额定电压：DC5V

混浊度量测范围:0-3000NTU 使用温度范围：+5~+90℃ 保存温度范围：-10~+90℃

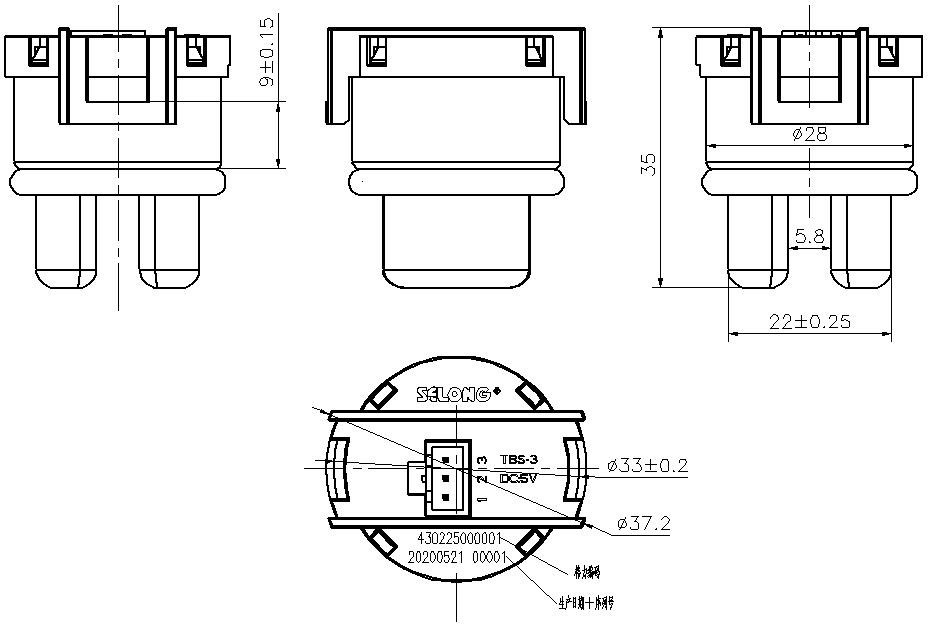

外形尺寸

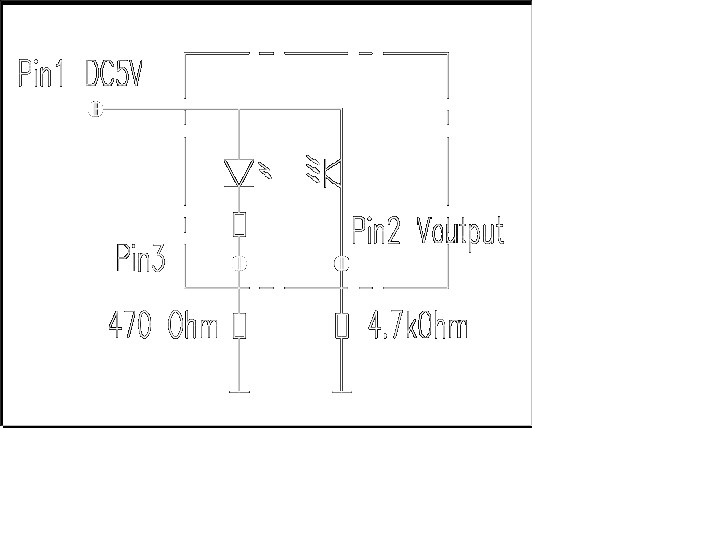

       电气原理图：

关键部件品牌、参数、成份：

     电性能参数：

1、额定电压：DC 5 V

2、额定电流：30mA

3、耐电压：通电端子和外壳之间施加 AC1500V、50Hz 的电压持续 1s，无闪络或击穿现象， 泄漏电流：线路板与壳体之间泄漏电流<0.25mA

4、绝缘电阻：min.100MΩ (DC 500V,  端子至外壳)=>  带电部位和外露非带电金属及非金属之间施加 DC500V 电压，其绝缘电阻应大于 100MΩ。

     机械性能及耐环境性能

1、外观：端子无弯曲，外壳无破裂，印字清晰可读。

2、使用液体：清水

3、使用温度：5℃~90℃

4、低温性能: -20℃环境，5V 通电 24h 判定：ΔV 不超过±10%

5、冷热冲击性能：-20℃(30min) → +90℃(30min) * 100 个循环 判定：ΔV 不超过±10%

6、湿热试验：在 85 ℃﹐85 %R.H. 的环境中﹐放置 90 小时 判定：ΔV 不超过±10%

7、盐雾试验：将传感器放置于盐雾箱中 96h 后，没有发生对工作有故障的铁锈

8、耐振动性能：振幅 3mm, 4.3G, 22HZ, XYZ 轴 各 10 分钟 判定：无构造上的变形，ΔV 不超过±10%

9、跌落试验：传感器从 800mm 高处自由跌落到硬地 判定：外观无损伤、变形等异常，满足绝缘性能要求。

10、电源：非隔离电源（不能与水直接接触）。

PS：输出特性(ΔV)

使用液体：（1）使用 NTU＜0.5 的纯净水作为清水测试溶液；

                （2）使用纯净水与牛奶混合配置 NTU=1000±50 浓度测试溶液；

1.  浊度传感器的输出特性(ΔV) 是在浊度为NTU＜0.5 时的输出电压V1 与NTU=1000  时的输出电压 V2 的差值。（见图 1）

2.  输出特性(ΔV)在测量温度条件为（25±5）℃的情况下应满足： 数据转换后浊水电压换算后电压=4.0V/清水时的电压*实测电压

数据转换后浊水与清水的电压差值=4.0-数据转换后浊水电压值 ΔV=1.15±0.2

RoHS 要求

本产品符合 RoHS 要求。
